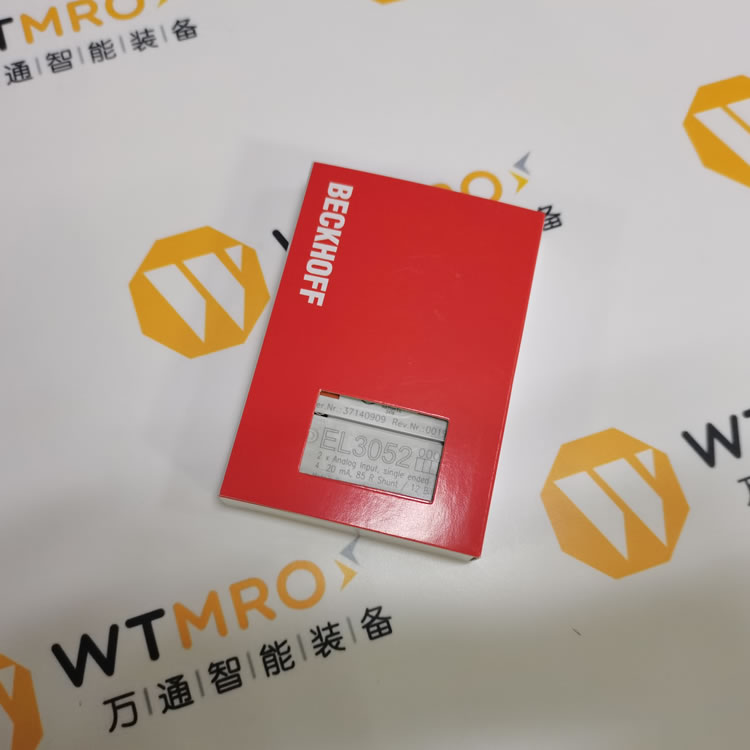

EL3052 模擬量輸入端子模塊用于給現場測量傳感器供電，并以電氣隔離的方式將模擬量測量信號傳輸給自動化設備。端子模塊通過電源觸點為傳感器供電。電源觸點既可以標準方式供電，也可通過額外增加供電端子模塊（EL9xxx）實現電氣隔離方式的供電。輸入電子元件不受電源觸點的電源電壓影響。所有輸入的參考地都是 0 V 電源觸點。該 EtherCAT 端子模塊的信號狀態通過 LED 指示。故障 LED 燈指示過載和斷線狀態。

供電與信號

• 電源：通過E-bus供電。

• 信號電流：4...20mA。

基本參數

• 輸入數量：2（單端）。

• 分布式時鐘：無。

• 內部電阻：典型值85Ω。

• 輸入濾波極限頻率：1kHz。

• 絕緣強度：最大30V。

性能參數

• 轉換時間：默認0.625ms，可配置，支持多路復用。

• 分辨率：12位（16位表示，包括符號）。

• 測量誤差：<±0.3%（相對于滿量程值）。

• 電氣隔離：500V（E-bus/信號電壓）。

電流消耗

• E-bus電流消耗：典型值130mA。

• 電源觸點電流消耗：無。

功能特性

• 過程映像位寬：輸入8字節。

• 功能特點：具備標準和緊湊型過程映像，可激活FIR/IIR濾波，支持限值監測。

物理與環境參數

• 重量：約60g。

• 工作溫度：-25...+60℃。

• 儲藏溫度：-40...+85℃。

• 相對濕度：95%，無冷凝。

性能認證與防護

• 抗振/抗沖擊性能：符合EN 60068-2-6/EN 60068-2-27標準。

• 抗電磁干擾/抗電磁輻射性能：符合EN 61000-6-2/EN 61000-6-4標準。

• 可插拔接線：適用于所有ESxxxx端子模塊。

• 防護等級/安裝位置：IP20/可變。

• 認證/標記：CE、CCC、ATEX、IECEx。

• 防爆標志：ATEX為II 3G Ex ec IICT4 Gc；IECEx為Ex ec IICT4 Gc。
